淺析手術無影燈的電路圖

手術無影燈是臨床手術的燈具。使用手術無影燈可以很好地觀察切口，尤其是對于一些特殊的傷口，可以清看到，提高手術效率。

若沒有無影燈，在手術過程中可能會產生很多干擾，如醫護人員的頭部、身體、器械、手術器具、病人自己的位置所引起的陰影等，這些都是手術不方便的原因，因此進行無影燈手術是非常必要的。

那么手術無影燈的電路圖是怎樣的呢？下面我們就以兆豐手術無影燈來聊一聊：

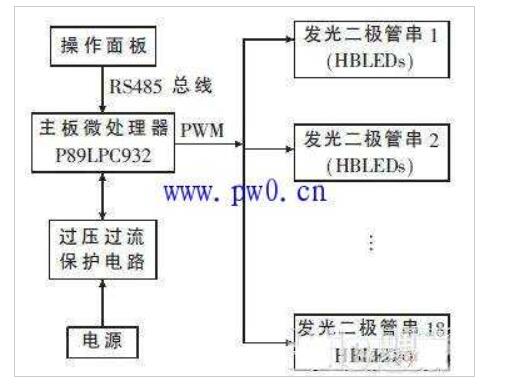

LED 手術無影燈由多個燈頭構成， 成花瓣?duì)睿?固定在平衡臂懸掛體系上， 定位安穩， 能做筆直或循環移動，可滿意手術中紛歧樣高度和視點的需求。悉數無影燈有144 個高亮度白色LED，8 個串聯成一組， 即稱為高亮度發光二極管串HBLEDs（High Brightness Lighting EmittingDiode） ， 以18 組并聯而成。每組彼此獨立， 若有一組損壞， 別的照樣可以持續作業， 所以對手術的影響較小。每組由一個LM3402 獨自進行恒流驅動， 并依據用戶需求，承受一個微處理器（CMU）P89LPC932 的PWM 脈寬調度操控， 可無級調度， 流過每個LED 的電流約為120 ~320 mA。
