手術無影燈安裝——吊架與旋轉體的安裝方法

手術無影燈按照安裝方式一般可以分為吊式安裝和立式安裝。今天我們來了解一下兆豐手術無影燈吊架的安裝方法。

吊架安裝：

手術無影燈的安裝高度為2.8-3.2m，安裝時請參看附圖安裝結構示意圖。由于無影燈為懸吊式承重設備，因此對天花板或吊架承載有要求必須能承受500Kg的負荷。

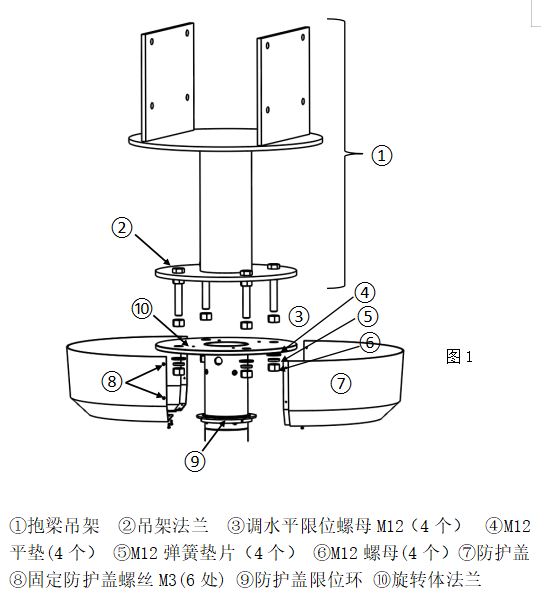

1.手術室天花板中央有結構梁時：可在結構梁上安裝一個抱裝吊架，吊架高度視手術室天花板高度定，寬度視梁寬而定。安裝步驟如下（圖1）：將吊架卡在結構梁的下方，在橫梁上做好打孔的記號，取下吊架，用電錘打∅14mm的孔，裝好吊架，敲入8顆∅12mm的膨脹螺栓，扭緊螺絲固定好。

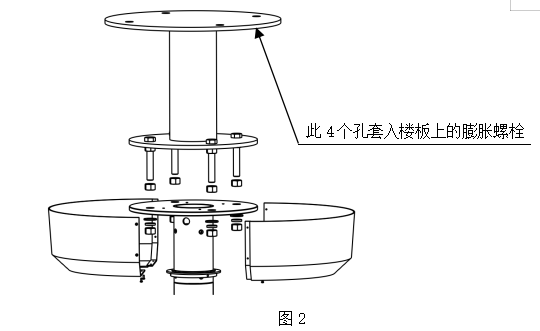

2.手術室中央無結構梁時，且房頂為混凝土結構，混凝土標號必須大于150號，樓板厚度大于10CM時：可在房頂上裝一個如下平裝吊架，吊架高度視手術室天花板高度而定。安裝步驟如下（圖2）：將吊架舉起緊貼樓頂，在樓板上做好打孔的記號，取下吊架，用電錘打∅14mm的孔，敲入4顆∅12mm的膨脹螺栓，裝好吊架，扭緊螺絲固定好。

無影燈旋轉體與吊架的安裝:

1.如圖1所示，將吊架法蘭上的調水平限位螺母3 扭到1/2螺栓處，將旋轉體法蘭10上的4個孔對準吊架法蘭上4根螺栓插入，再依次放置平墊和彈簧墊片，擰上M12螺母4個。

2.調水平：通過調整吊架法蘭上的4套螺母上下位置調整水平，無影燈旋轉體法蘭的位置基本與吊頂面齊平，調整過程中必須使用水平尺，確保無影燈旋轉體法蘭水平度，調整好后必須擰緊螺母。

【注意】1，安裝過程中應接好電氣線路（電源接AC 220V)，各連接部位必須擰緊。

2，安裝過程中必須嚴格用水平儀校準吊架的水平度。

在安裝無影燈前應由客戶提供一個250V/10A電路斷路器開關控制電路的通斷。
